Как устроены тиски разных типов?

Тиски представляют собой механическое устройство, используемое для фиксации заготовок. Данный инструмент применяется в том случае, когда необходимо обеспечить безопасное расстояние от обрабатываемой детали, безопасный крепеж и свободные руки.

Упрощенно такая конструкция состоит из двух губок и фиксирующего механизма с ручкой, предназначенного для плотного зажатия. Одна из губок является неподвижной и прикреплена к статичному корпусу или станине, другая же перемещается путем скольжения. Поговорим о том, какие типы тисков существуют.

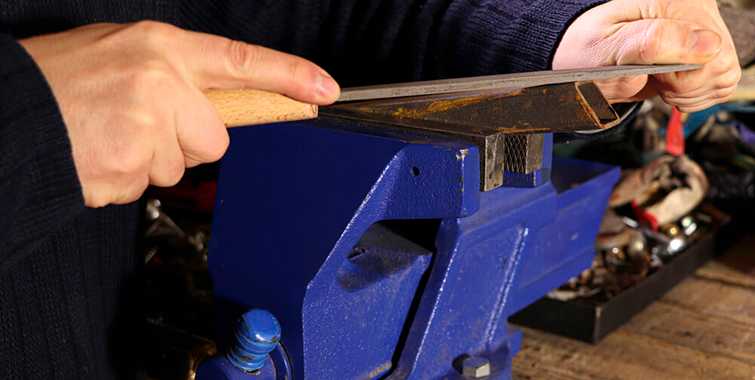

Слесарные тиски

Цельнометаллический инструмент, который монтируется на верстаке или станке, закрепляясь к основанию болтами. По конструкции они бывают двух видов, доступны в стационарных и поворотных вариациях, а длина их хода достигает 140 мм.

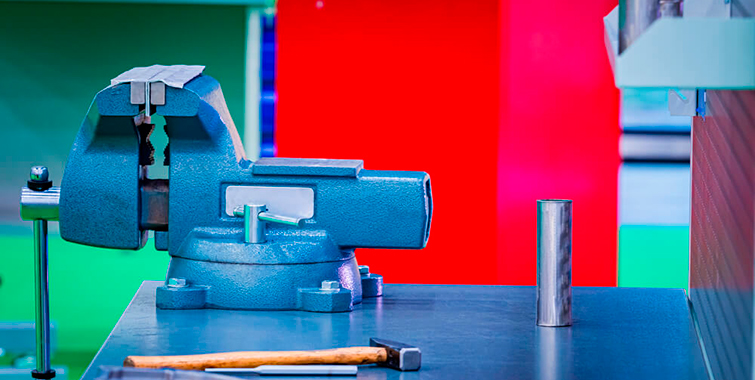

Параллельные слесарные тиски

• Делятся на поворотные и неповоротные, первые вращаются параллельно основанию вокруг оси на 60 и более градусов. Вторые жестко зафиксированы и служат для работы в одном положении.
• Основание отливается из чугуна, а подвижные части из углеродистой стали.
• Накладные губки высокопрочных моделей производятся из инструментальной стали У8, дополняются крестообразной насечкой, крепятся после закалки винтами к основным губкам.
• Подвижная часть перемещается при вращении винта параллельно неподвижной.

Стуловые слесарные тиски

Считаются устаревшими, ранее крепились к основанию в форме стула. Современные модели фиксируются на верстаках. Их конструкция производится из кованой стали, состоит из корпуса с губками шириной 100-180 мм. Они сдвигаются вращением винта с прямоугольной нарезкой, а раздвигаются путем введения винта в трубчатую гайку.

Станочные тиски

Инструмент высокой точности, в нем отсутствует люфт, предназначены для производственных работ. Фиксируются на промышленных верстаках для обработки крупных деталей. Для удобства оснащаются поворотным механизмом. Бывают нескольких видов:

• Базовый или стационарный – деталь крепится перпендикулярно инструменту.
• Синусный – заготовка фиксируется под произвольным углом.
• Многоосевой – поддерживает поворот по нескольким координатным осям.

Существуют станочные тиски для бытового применения, но они имеют меньшие габариты, чем производственные модели.

​

Ручные тиски

Компактный инструмент для работы с небольшими деталями, не нуждается в креплении к столам. Имеет два вида систем фиксации:

• С губками — состоит из стальных губок, ручки, а также перемычки с винтом. Схождение достигается путем вращения рукоятки. Конус расположен с обратной стороны, входит между хвостовиками губок, вызывая их сжатие.
• С рычагами – напоминают плоскогубцы с защелкой. Имеют фиксирующий механизм, который состоит из двух рычагов, зажимающих губки.

Столярные тиски

Применяют в работе с деревянными и пластиковыми заготовками. Фиксируются к станине или столу винтами. Доступны модели с фронтальным зажимом.

• К губкам чаще всего крепятся деревянные прокладки для удержания заготовки, не портя при этом поверхность обрабатываемой детали.
• Предусмотрены накладки, чтобы не оставалось следов на светлой или мягкой древесине.
• Модели с фронтальным креплением подходят для вертикальных поверхностей.
• Встречаются тиски с комбинированным устройством зажима – сочетание чугуна и дерева.

Если вы решили купить настольные тиски оптом, тщательно изучите их устройство и особенности. В противном случае есть вероятность приобрести неподходящий инструмент, который не будет в полной мере справляться со своей задачей.
